碳纤维加固楼板的图纸如何看懂

叫你如何看懂碳纤维加固楼板的施工图纸

通过以下解释可以看懂碳纤维加固楼板的施工图纸了

注写内容	示例
板编号	例:JB1,表示碳纤维加固板I
原板厚度h	例:100,表示原板厚h=100
对现浇板注写碳纤维粘贴方向、层数宽度和轴线间距，对预制板注写碳纤维层数宽度和端部距离	例:2T-100@300,表示2层碳纤维布,宽度为100。轴线问距为300,沿水平方向单向貼, 例:2T-100@300,表示2层碳纤维布,宽度为100,轴线间距为300,沿竖向方向粘贴，例:1T-100/50表示1层碳纤维，宽度100距板侧为50 例:1T-200,表示1层碳纤维，宽度为200居中粘贴
压条层数、宽度和粘贴方向	例：1Y-100（P），表示1层碳纤维布压条，宽度为100，沿水平方向粘贴
注:	碳纤维与板边缘净距不小于50

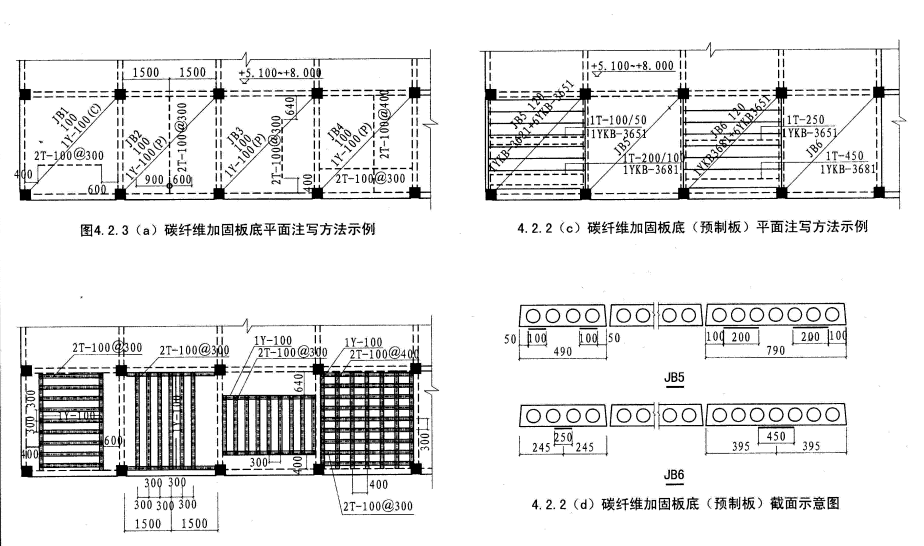

以下为碳纤维加固楼板预制板图纸
