看加固施工图教程
2021-1-4 12:14:33
加固施工图纸是加固工程表达语言它可以明确工程应该怎么施工,并且规定了长宽高、尺寸、以及详细的做法与要求。只有学会了正确的看图方法,才能把工程做好。
学习顺序
当拿到一份加固施工图纸后,要知道先看什么图,后看什么图。常规看图按照以下顺序:目录设计说明—平面图—立面图—剖面图—结构图—大样图或节点图,这样能达到快速的了解全套图纸的效果。
设计说明
通过设计说明可以了解需加固建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象。

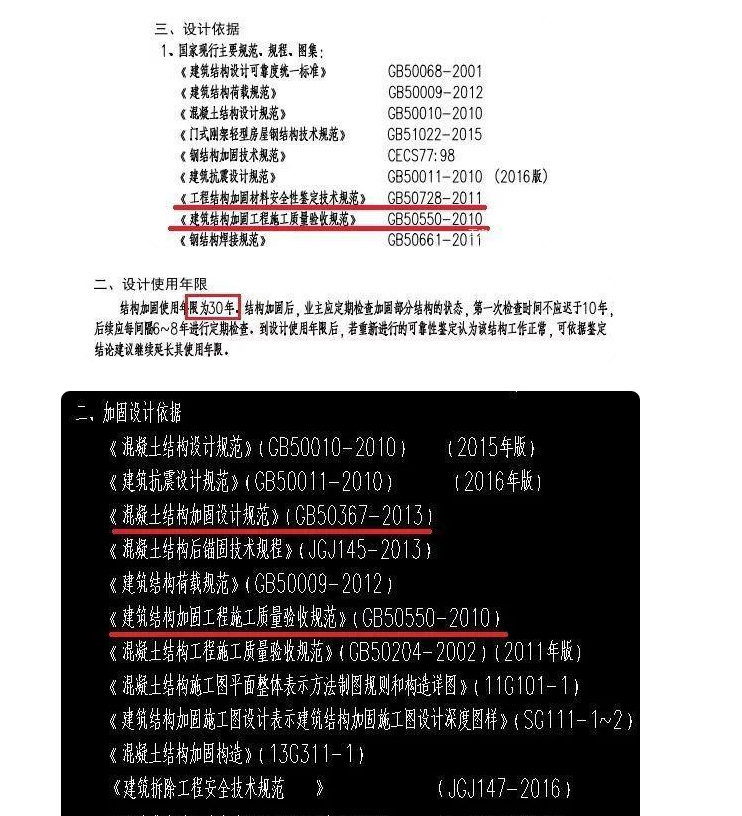

首先了解加固施工内容、设计使用年限和依据。

重点看主要的材料要求和施工要求,包括材料类别、使用场景、满足什么规范强条要求等。

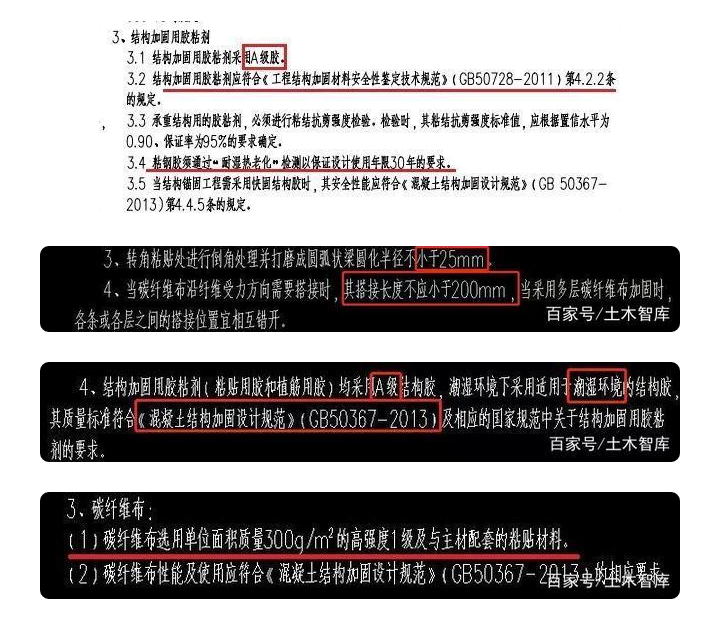

例如上图说明结构加固使用年限30年那么选用的加固材料列如结构胶安装规范要求必须提供30年的抗老化报告


看图实操

1.了解加固图例和构件型号

2.构件加固施工图表示方法一般为:列表注写法、截面注写法、平面注写法等。
下面我们举例板的表示说明:

列表注写法:根据加固方法在分标准层绘制的构件(梁、板 、柱等)平面布置图上,对同一编号的构件选择一个截面分别标注构件编号、起止高度、原截面尺寸、加固截面尺寸、加固材料类别及具体数量。

例:2T-100@300,表示2层碳纤维布,宽度为100。轴线问距为300,沿水平方向单向貼,
例:2T-100@300,表示2层碳纤维布,宽度为100,轴线间距为300,沿竖向方向粘贴,
例:1T-100/50表示1层碳纤维,宽度100距板侧为50
例:1T-200,表示1层碳纤维,宽度为200居中粘贴

详细解释可以参考本粘之前发布的:碳纤维加固楼板的图纸如何看懂   https://www.shjgu.com/new_show_421.html

下面我们举例梁的表示说明:

例:1U-200@300(1200)/400,表示1层碳纤维布U形箍,宽度200,轴间距在加密区为300,分布长度为1200,非加密区轴线间距为400,
例:1U-200@300 表示1层碳纤维布U形箍,宽度为200,沿梁全长加固。轴线距离为300
例:1u-200@300(1200)/-,表示1层碳纤维布U形箍,宽度为200,轴线间距在加密区为300,分布长度1200非加密区不进行加固
例:1U-2*200@300.表示1层碳纤维布U形箍宽度为200,支座两端各2个,轴线距离为300

详细解释可以参考本粘之前发布的:碳纤维加固梁的图纸如何看懂    https://www.shjgu.com/new_show_420.html

3.看图心得分享

1)看图时要随看随记,应随手记下主要部位的做法和尺寸以及图纸中的疑问,记下需要解决的问题,并逐张看,逐张记,逐个解决疑难问题,以加深印象。

2)先将全部图纸粗看一遍,大概的对图纸有一定链接,然后再仔细看2到3遍吃透图纸。通过细看的主要目的是为了解详细的做法以及材料的选用,找出解决粗看中发现的一些疑问,从而加深理解,加深记忆。
